Контроль и управление влажностью воздуха в системах InterFog с помощью компьютера

Начиная с 2012 года, как стандарт, все системы увлажнения воздуха InterFog аппаратно подготовлены к подключению по сети RS-485 к компьютерам (РС) для управления, контроля и регистрации влажности воздуха. Количество контроллеров влажности (зон увлажнения), подключаемых к РС, не ограничено. Связь с PC осуществляется по витой паре или по радиоканалу с помощью специально разработанных в InterFog радиомодулей.

Управление влажностью - включение и выключение зон увлажнения, задание требуемой влажности (уставка) и точности ее поддержания (гистерезис) - может производиться как с РС, так и технологическим персоналом традиционным способом - с пультов управления влажностью в зонах, интегрированных в пульт управления насосной станции или автономных, установленных непосредственно в зонах увлажнения на удалении от центрального оборудования (см.в меню Наше оборудование - Пульты управления).

Для контроля, управления и регистрации влажности по заказу InterFog разработана и поставляется специальная программа (автор М.Азанов), работающая в среде Windows XP/7/8 и выполняющая следующие функции:

• прием данных от контроллеров влажности по сети RS-485;
• передача управляющей информации в контроллеры;
• обмен данными с контроллерами с периодом 1 секунда;
• отображение состояния связи с контроллерами;
• отображение текущей информации о влажности в числовом виде и на графике;
• отображение на графике информации о влажности, накопленной в течение установленного времени (до суток);
• отображение текущего состояния выходов контроллеров;
• отображение уставок влажности контроллеров, а также возможность их изменения оператором;
• запись принимаемых данных на жесткий диск в формате Excel.

Программа универсальная и представляет собой настраиваемый ехе-файл. Основные настраиваемые параметры:

• число зон увлажнения и общие параметры графического отображения информации;
• для каждой зоны увлажнения: название, комментарии, всплывающие подсказки...
• для каждой зоны увлажнения: цвет графика и числовых значений, толщины линий уставки и графика, ...
• для каждой зоны увлажнения: блокирование возможности изменять настройки контроллера с пульта управления влажностью и др.

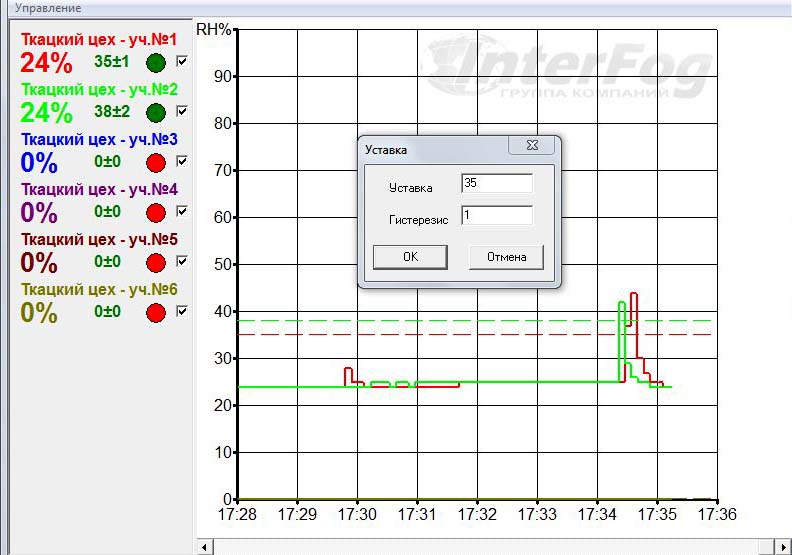

Работа с программой на примере 6-зонной системы, в которой датчики влажности в зонах 3-6 не подключены.

В левой части окна находится поле числовых значений текущей влажности. В каждой строке отображается: значение влажности, значение уставки, индикатор выхода контроллера и связи, переключатель отображения графика. Цвет значения влажности для зоны соответствует цвету графика для этой зоны.

Индикатор выхода контроллера и связи меняет цвет в зависимости от режима работы: серый – выход контроллера выключен, зеленый – включен, красный – ошибка получения данных от контроллера. В случае ошибки ее описание появляется во всплывающей подсказке при наведении курсора на индикатор.

При нажатии левой кнопкой мыши на значение уставки (если разрешено) появляется отображенное в центре окно, в котором можно задать новое значение уставки для контроллера данной зоны. В обычном режиме это окно не отображается.

В правой части окна находится поле графиков. Одно деление по оси Х соответствует одной минуте реального времени. Одно деление по оси Y соответствует 10% влажности.  График осуществляет автоматическую прокрутку шкалы Х на одну минуту при достижении линиями графика края окна. Ползунок под графиком осуществляет ручную прокрутку окна для просмотра предыдущих значений. Если ползунок находится не в крайнем правом положении, то автоматическая прокрутка графика не осуществляется.

В меню “Управление” находятся пункты “Включить регистрацию” (“Выключить регистрацию”) и “Выход”. Пункт “Включить регистрацию” недоступен, если оператору заблокирована возможность управлять регистрацией данных.
