СРАВНЕНИЕ СИСТЕМ - раздел подготовлен в 2001-м году

Какую систему увлажнения воздуха выбрать: вакуумную или высоконапорную? (на примере оборудования фирмы Dan Fugt, Дания)

Compare

Сравнение стоимости оборудования

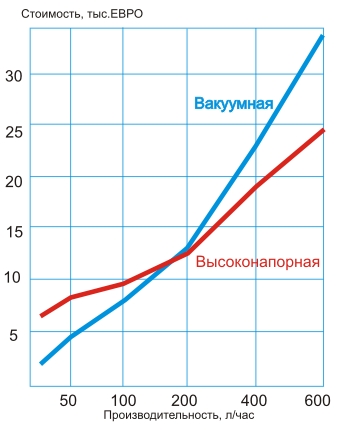

На рисунке приведено сравнение средней стоимости оборудования вакуумных и высоконапорных систем увлажнения воздуха в зависимости от количества ежечасно распыляемой воды.
Сравниваются 1-зонные системы.

Стоимость системы подготовки воды и компрессора, затраты на монтаж и эксплуатацию не учитывались.

Высокая цена основного оборудования - насосной станции и панели управления - высоконапорных систем с производительностью до 200 л/час обусловили их большую стоимость (в сравнении с вакуумными). Однако, это преимущество вакуумных систем достаточно быстро "съедается" в течение первого года эксплуатации.


HP V2

Сравнение стоимости эксплуатации

В странах Западной Европы высоконапорные системы увлажнения активно вытесняют вакуумные.
Известны случаи отказа от уже установленных вакуумных систем - их демонтажа - и в России.

В отличие от вакуумных систем, в высоконапорных системах:

  • отсутствует потребность в сжатом воздухе (не нужен компрессор)
  • на порядок меньшее потребление электроэнергии
  • высокая гибкость, технологичность и простота расширения (upgrade)
  • практически бесшумная работа.

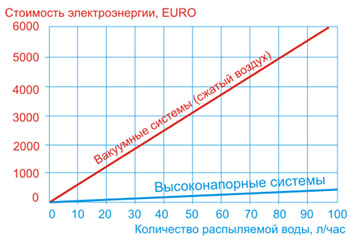

На диаграмме показаны позаимствованные из авторитетного европейского источника сравнительные данные об ежегодных затратах на эксплуатацию вакуумных и высоконапорных систем увлажнения (затраты на электроэнергию в ЕВРО) в зависимости от количества распыляемой воды.
Считается, что обе системы работают 4000 часов в год.

Цена электроэнергии - 0,13 EURO за 1 kW/час.

Пример увлажнения воздуха в помещении размером 40х13х6м с 4-кратным воздухообменом, где для поддержания относительной влажности воздуха RH=55% при температуре t=24оС требуется распылять порядка 200 литров воды в час.


HTU8

Высоконапорная система.

5 блоков увлажнения HTU-8/40L, одна высоконапорная насосная станция производительностью 200 л/час.

Потребляемая электроэнергия - 1,4 kW/час, в том числе:

  • высоконапорный насос – 1 kW/час
  • блоки увлажнения - 5 х 0,08= 0,4 kW/час

D PrNozzle

Вакуумная сплит-система.
Производительность каждой форсунки - 7л/час, т.е. необходимо установить 29 форсунок. Расход воздуха (давление не менее 4атм) на каждую форсунку 40-60л/мин (в среднем 50), а на все форсунки – 1450л/мин. Компрессоры с такой производительностью (их масса свыше 300кг, цена $2000 и выше, мощность 11kW и выше) потребляют электроэнергию свыше 11kW/час. Если же учесть КПД компрессора, то для такой системы необходим более производительный и, следовательно, более мощный и дорогой компрессор.

Если системы увлажнения работают 4000 часов в год, то эксплуатационные затраты составят:

      В ценах
Западной Европы
У вас –
подсчитайте сами
Система
200 л/час
Мощность
kW
kW*час
В год
Цена за
1 kW/час
Затраты
ЕВРО
Цена
за 1 kW/час
Затраты
Вакуумная min 11 44 000 0,13 ЕВРО 5 720
Высоконапорная max 1,4 5 600 0,13 ЕВРО 728

Подсчитайте ежегодные затраты, прибавьте к этому постоянный грохот компрессора и выберите, что для вас лучше, особенно, если ваш бизнес рассчитан не на один год …
